Plochý termický kolektor TS300

Najpredávanejší model z radu kolektorov TS s mimoriadnym výkonom

Plochý termický kolektor TS300

Najpredávanejší model z radu kolektorov TS s mimoriadnym výkonom

Kolektor TS300 je vďaka svojmu pomeru cena a výkon najobľúbenejším modelom z rady TS. Je určený najmä na prípravu teplej úžutkovej vody, ohrev bazénov, prípadne aj na podporu vykurovania. Poskytuje dostatočný výkon, spoľahlivosť, dlhú životnosť a atraktívny dizajn. Patentované riešenie spoja medeného meandra a hliníkového absorbéra poskytuje vynikajúci odvod tepla a vysokú účinnosť.  Je ideálnym zdrojom tepla pre obyvateľov rodinných i bytových domov.

█▌ Spôsoby možného umiestnenia

█▌ O plochom termickom kolektore TS300

Plochý kolektor určený pre solárne systémy s obehovým čerpadlom. Inštaluje sa vo vertikálnej polohe, kolektory sú spájané paralelne, maximálne 10 kolektorov v jednom rade.

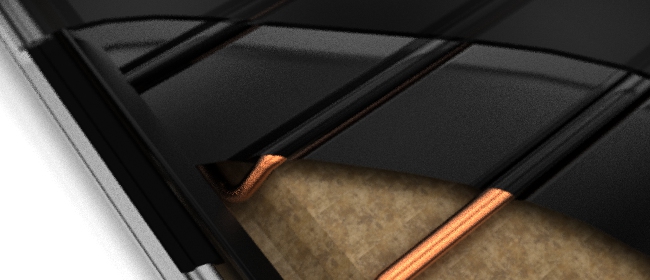

Základ kolektora tvorí kompaktná lisovaná vaňa z Al-Mg plechu, v ktorej je upevnené bezpečnostné solárne sklo pomocou zasklievacích líšt z hliníkových eloxovaných profilov. Absorbér sa skladá z tvarovaného hliníkového plechu so selektívnou konverznou vrstvou, ktorý obopína meander z medenej rúrky (patentované riešenie).

Kolektor TS300 je vyrábaný v prevedeniach:

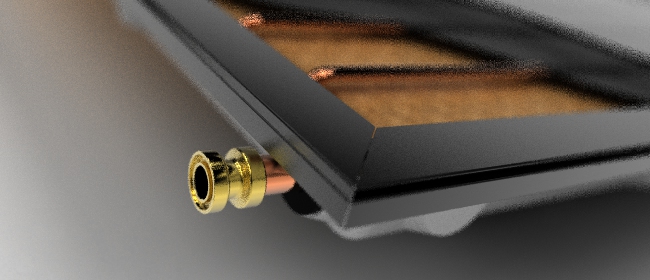

  • s prírubovými vývodmi (pripája sa k hydraulickému okruhu rýchlospojkami ø26 mm)
  • s vývodmi z Cu rúrky ø18×0,8mm (pripája sa k hydraulickému okruhu spájkovaním)
  • s vývodmi s prevlečnými maticami

█▌ Graf hydraulickej straty

█▌ Technické parametre:

Plochý termický kolektor TS300
Rozmer2 009 x 1 009 x 75 mm
Pôdorysná plocha2,031 m2
Absorpčná plocha1,78 m2
Apertúrna plocha1,78 m2
Spájací rozmer1 040 mm
Hmotnosť36,1 kg
Kvapalinový obsah1,57 l
Maximálny pretlak teplonosnej kvapaliny600 kPa
Odporúčaný prietok teplonosnej kvapaliny30-100 l/h na jeden kolektor
Pripájacie vývody• prevlečné matice 3/4″ • prírubové ø26mm • Cu rúrky ø18×0,8mm
Puzdro teplotného senzorapre senzor ø6 mm
Krycie sklosolárne bezpečnostné, hrúbka 4 mm
Skriňa kolektoravýlisok z nekorodujúceho Al-Mg plechu
Tepelná izoláciaminerálna, hrúbka 40 mm
Selektívna konverzná vrstvaALOx (čierny)
Slnečná absorbivita aAM1.595%
Tepelná emisivita e82°C13% ALOx
Optická účinnosť81%
Odporúčaná prac. teplotapod 100°C
Stagnačná teplota, (1000 W/m2, 30°C)190°C
Max. výkon kolektora (1000 W/m2)1 444 W

█▌Základné rozmery:

█▌ Rez kolektorom TS300 (360°)
