Horizontálna verzia obľúbeného kolektora TS300. Je určený na inštaláciu všade tam, kde nie je možné inštalovať vertikálne kolektory. Svoje miesto si nájde okrem rodinných domov aj na bytových domoch, prípadne iných zariadeniach s plochou strechou, kde sa kladie dôraz na estetiku a minimalizovanie nežiaducich účinkov vetra. Je ideálny pre montáž na fasády priemyselných a podnikateľských objektov. Kolektor TS330/M má zvýšenú odolnosť voči náročným poveternostným podmienkam.
█▌ Spôsoby možného umiestnenia
-
Rovná strecha Voľný terén / Fasáda -
Šikmá strecha nad strešnou krytinou -
Šikmá strecha s prizdvihnutím -
Šikmá strecha integrácia
█▌ O plochom termickom kolektore TS330/M
Plochý kolektor určený pre horizontálnu montáž (na fasády, balkóny, rovné strechy vysokých budov a pod.). Používa sa v solárnych systémoch s obehovým čerpadlom. Kolektory sú spájané paralelne, maximálne 5 kolektorov v jednom rade.
Základ kolektora tvorí kompaktná lisovaná vaňa z Al-Mg plechu, v ktorej je upevnené bezpečnostné solárne sklo pomocou zasklievacích líšt z hliníkových eloxovaných profilov.
Absorbér sa skladá z tvarovaného hliníkového plechu so selektívnou konverznou vrstvou, ktorý obopína meander z medenej rúrky (patentované riešenie).
Kolektor TS330/M je vyrábaný v prevedeniach:
- s prírubovými vývodmi (pripája sa k hydraulickému okruhu rýchlospojkami ø26 mm)
- s vývodmi z Cu rúrky ø18×0,8mm (pripája sa k hydraulickému okruhu spájkovaním)
- s vývodmi s prevlečnými maticami
█▌ Graf hydraulickej straty
█▌ Technické parametre:
| Plochý termický kolektor TS330/M | |
|---|---|
| Rozmer | 1 009 x 2 009 x 75 mm |
| Pôdorysná plocha | 2,03 m2 |
| Absorpčná plocha | 1,78 m2 |
| Apertúrna plocha | 1,78 m2 |
| Spájací rozmer | 2 040 mm |
| Hmotnosť | 36,5 kg |
| Kvapalinový obsah | 1,50 l |
| Maximálny pretlak teplonosnej kvapaliny | 600 kPa |
| Odporúčaný prietok teplonosnej kvapaliny | 30-100 l/h na jeden kolektor |
| Pripájacie vývody | • prevlečné matice 3/4″ • prírubové ø26 mm • Cu rúrky ø18×0,8 mm |
| Puzdro teplotného senzora | pre senzor ø6 mm |
| Krycie sklo | solárne bezpečnostné, hrúbka 4 mm |
| Skriňa kolektora | výlisok z nekorodujúceho Al-Mg plechu |
| Tepelná izolácia | minerálna, hrúbka 40 mm |
| Selektívna konverzná vrstva | ALOx (čierny) |
| Slnečná absorbivita aAM1.5 | 95% |
| Tepelná emisivita e82°C | 13% ALOx |
| Optická účinnosť | 81% |
| Odporúčaná prac. teplota | pod 100°C |
| Stagnačná teplota, (1000 W/m2, 30°C) | 189°C |
| Max. výkon kolektora (1000 W/m2) | 1 435 W |
█▌Základné rozmery:

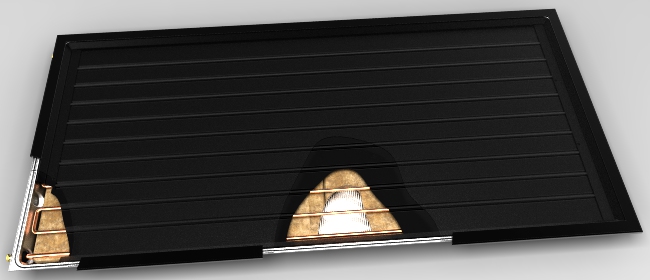

█▌ Rez kolektorom TS330/M (360°)
