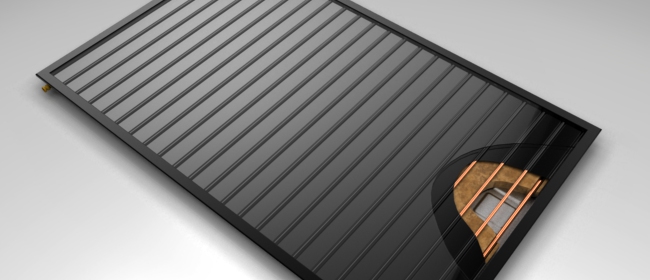

Slnečný kolektor so zväčšenou absorpčnou plochou, konštrukčne vychádzajúci z najobľúbenejšieho modelu TS300. Medené potrubie je k absorbéru pripojené unikátnou patentovo-chránenou technológiou. Je vhodný na všetky bežné aplikácie ako príprava TÚV, ohrev bazénov, prípadne podpora vykurovania. Obzvlášť vhodný je na použitie pri bytových domoch a iných zariadeniach s potrebou inštalácie väčšieho počtu kolektorov. Tak ako všetky modely radu TS, poskytuje i tento dostatočný výkon, spoľahlivosť, dlhú životnosť a nadčasový dizajn.
█▌ Spôsoby možného umiestnenia
-
Rovná strecha Voľný terén / Fasáda -
Šikmá strecha nad strešnou krytinou -
Šikmá strecha s prizdvihnutím -
Šikmá strecha integrácia
█▌ O plochom termickom kolektore TS500 Plochý kolektor so zväčšenou plochou určený pre solárne systémy s obehovým čerpadlom. Inštaluje sa vo vertikálnej polohe, kolektory sú spájané paralelne, maximálne 8 kolektorov v jednom rade.

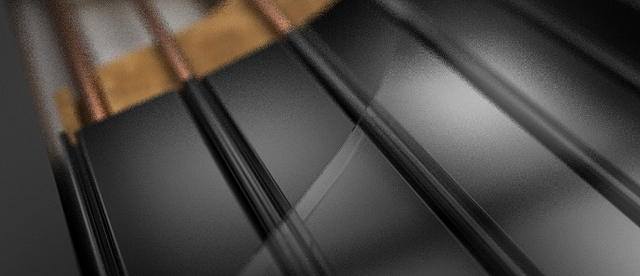

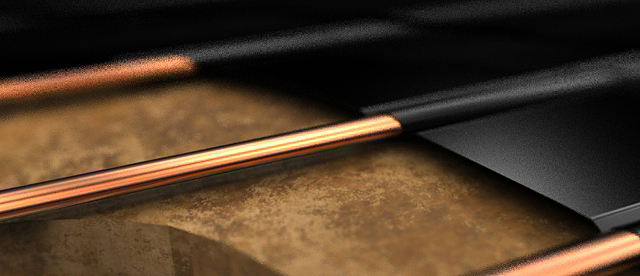

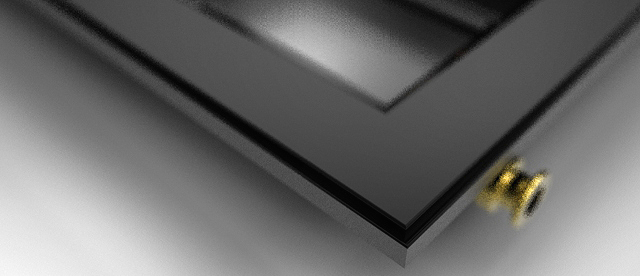

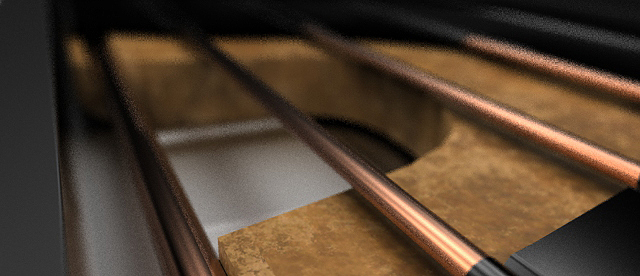

Základ kolektora tvorí kompaktná lisovaná vaňa z Al-Mg plechu, v ktorej je upevnené bezpečnostné solárne sklo pomocou zasklievacích líšt z hliníkových eloxovaných profilov. Absorbér sa skladá z tvarovaného hliníkového plechu so selektívnou konverznou vrstvou, ktorý obopína meander z medenej rúrky (patentované riešenie).
Kolektor TS500 je vyrábaný v prevedeniach:

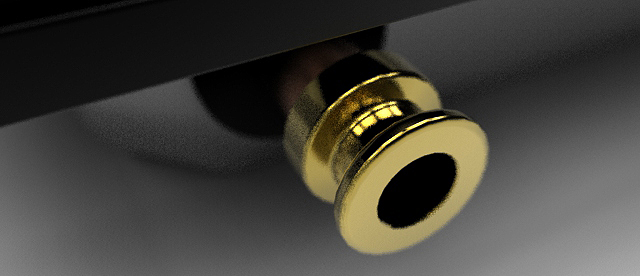

- • s prírubovými vývodmi (pripája sa k hydraulickému okruhu rýchlospojkami ø26 mm)
- • s vývodmi s prevlečnými maticami
█▌ Graf hydraulickej straty
█▌ Technické parametre:
| Plochý termický kolektor TS500 | |
|---|---|
| Rozmer | 2 009 x 1 290 x 74 mm |
| Pôdorysná plocha | 2,53 m2 |
| Absorpčná plocha | 2,26 m2 |
| Apertúrna plocha | 2,26 m2 |
| Spájací rozmer | 1 290 mm |
| Hmotnosť | cca 44 kg |
| Kvapalinový obsah | 1,72 l |
| Maximálny pretlak teplonosnej kvapaliny | 600 kPa |
| Odporúčaný prietok teplonosnej kvapaliny | 30-100 l/h na jeden kolektor |
| Pripájacie vývody | • prevlečné matice 3/4” • prírubové ø26mm |
| Puzdro teplotného senzora | pre senzor ø6 mm |
| Krycie sklo | solárne bezpečnostné, hrúbka 4 mm |
| Skriňa kolektora | výlisok z nekorodujúceho Al-Mg plechu |
| Tepelná izolácia | minerálna, hrúbka 40 mm |
| Selektívna konverzná vrstva | ALOx (čierny) |
| Slnečná absorbivita aAM1.5 | 95% |
| Tepelná emisivita e82°C | 13% ALOx |
| Optická účinnosť | 81% |
| Odporúčaná prac. teplota | pod 100°C |
| Stagnačná teplota, (1000 W/m2, 30°C) | 196°C |
| Max. výkon kolektora (1000 W/m2) | 1 828 W |
█▌Základné rozmery:
█▌ Rez kolektorom TS500 (360°)
