Horizontálna verzia obľúbeného kolektora TS500. So svojou zväčšenou plochou 2,5 m2 je obzvlásť vhodný na použite pri bytových domoch, priemyselných objektoch, rekreačných a iných zariadeniach s potrebou inštalácie väčšieho počtu kolektorov. Svoje uplatnenie nájde najmä pri budovách, kde sa kladie dôraz na estetku a minimalizovanie nežiadúcich účinkov vetra.
Kolektor TS530/M má zvýšenú odolnosť voči náročným poveternostným podmienkam a je možné inštalovať ho na fasády alebo balkónové zábradlia rodinných domov, priemyselných objektov alebo aj na budovy slúžiace rôznym podnikateľským účelom.
█▌ Spôsoby možného umiestnenia
-
Rovná strecha Voľný terén / Fasáda -
Šikmá strecha nad strešnou krytinou -
Šikmá strecha s prizdvihnutím -
Šikmá strecha integrácia

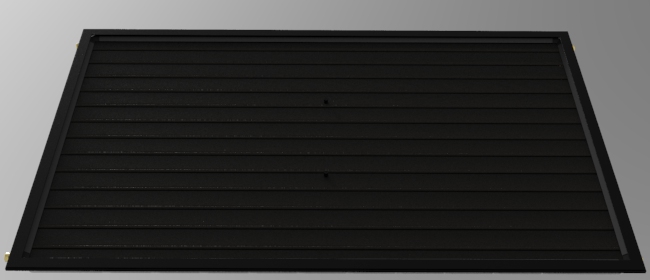

█▌ O plochom termickom kolektore TS530/M Horizontálny typ obľúbeného kolektora TS500, určený pre montáž na fasády, balkóny, rovné strechy vysokých budov a pod.
Používa sa v solárnych systémoch s obehovým čerpadlom. Kolektory sú spájané paralelne, maximálne 5 kolektorov v jednom rade.
Základ kolektora tvorí kompaktná lisovaná vaňa z Al-Mg plechu, v ktorej je upevnené bezpečnostné solárne sklo pomocou zasklievacích líšt z hliníkových eloxovaných profilov.
Absorbér sa skladá z tvarovaného hliníkového plechu so selek vnou konverznou vrstvou, ktorý obopína meander z medenej rúrky (patentované riešenie).
Kolektor TS530/M je vyrábaný v prevedeniach:
- s prírubovými vývodmi (pripája sa k hydraulickému okruhu rýchlospojkami ø26 mm)
- s vývodmi s prevlečnými maticami
█▌ Graf hydraulickej straty
█▌ Technické parametre:
| Plochý termický kolektor TS530/M | |
|---|---|
| Rozmer | 1 290 x 2 009 x 74 mm |
| Pôdorysná plocha | 2,53 m2 |
| Absorpčná plocha | 2,26 m2 |
| Apertúrna plocha | 2,26 m2 |
| Spájací rozmer | 2 009 mm |
| Hmotnosť | cca 46 kg |
| Kvapalinový obsah | 2,1 l |
| Maximálny pretlak teplonosnej kvapaliny | 600 kPa |
| Odporúčaný prietok teplonosnej kvapaliny | 30-100 l/h na jeden kolektor |
| Pripájacie vývody | • prevlečné matice 3/4” • prírubové ø26mm |
| Puzdro teplotného senzora | pre senzor ø6 mm |
| Krycie sklo | solárne bezpečnostné, hrúbka 4 mm |
| Skriňa kolektora | výlisok z nekorodujúceho Al-Mg plechu |
| Tepelná izolácia | minerálna, hrúbka 40 mm |
| Selektívna konverzná vrstva | ALOx (čierny) |
| Slnečná absorbivita aAM1.5 | 95% |
| Tepelná emisivita e82°C | 13% ALOx |
| Optická účinnosť | 81% |
| Odporúčaná prac. teplota | pod 100°C |
| Stagnačná teplota, (1000 W/m2, 30°C) | 189°C |
| Max. výkon kolektora (1000 W/m2) | 1 844 W |
█▌Základné rozmery:
█▌ Rez kolektorom TS530/M (360°)
